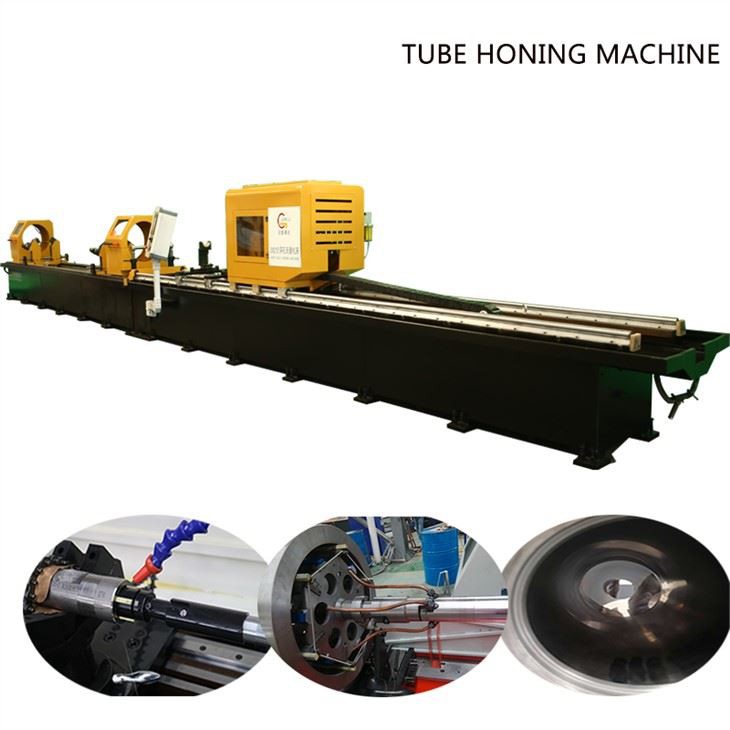

Stroj za brušenje cijevi za popravak cilindara

Stroj za brušenje cijevi svestrani je stroj za brušenje cijevi koji kombinira najbolje značajke drugih sunnen i general hone strojeva. Precizna veličina i završna obrada dugih i velikih bušotina nikada nije bila lakša ili produktivnija.

Širenjem i zatezanjem glave za brušenje upravlja servo motor, koji ne samo da može ostvariti stalnu tlačnu hranu brušene glave, već i ostvariti stalni volumen volumena brušenja glave.



Uvod u proizvodnju

ZNAČAJKAMA:

• PLC kontrola i digitalni zaslon omogućuju potpunu kontrolu i nadzor uvjeta stroja
• Ugrađeni mjerač opterećenja označava visoke i niske točke u provrtu cijevi jer operater može podesiti hod prema potrebi za optimalno vrijeme ciklusa
• Operater također može razraditi uske mrlje u bušotini kada koristi značajke ciklusa kratkog hoda i zadržavanja u hodu
• Modularni sustav alata za brušenje kontinuirano kompenzira uklanjanje zaliha i trošenje kamena kako bi stroj radio na najvišoj učinkovitosti u svakom trenutku
• Stroj je dostupan u modelima od dva metra, četiri metra, šest metara i osam metara, a dostupno je nekoliko različitih sustava alata ovisno o specifičnoj primjeni
• Usluga doživotne primjene sa svakom kupnjom stroja

 Stezanje obratka

Radni komad nalazi se na dva seta nosača obratka tipa V, a radni komad je zaključan lancima stezaljke cijevi. Nosač tipa V može se podesiti ručno kako bi odgovarao stezanju obradaka različitih promjera.

Glavna struktura stroja

Tijelo strojnog kreveta, kutija za brušenje, 2 seta nosača obratka, nosač šipke za brušenje, struktura regala i piniona, sustav hlađenja, upravljački sustav Delta PLC, električni ormar itd.

CNC os:

Z1 os: Uzdužno gibanje uvlačenja kutije za brušenje (pokret uzvraćanja glave za brušenje), stalak za pogone servo motora i struktura piniona kroz reduktor.

Z2 os: Upravljanje ekspanzijom i kontrakcijom alata, servo motor pokreće iglu za proširenje alata za kretanje aksijalno kroz reduktor

Strojni krevet

Stroj prihvaća stroj za lijevanje, visoke krutosti i stabilnosti , nakon dva tretmana starenja uklanja se unutarnji naprezanje, struktura i veličina se stabiliziraju, a mehanička svojstva se poboljšavaju.

Kutija za brušenje

Koristi se za pogon rotacije glave za brušenje, a brzina alata može se podesiti bez koraka.

Upravljanja

Delta PLC kontrola.



Fotografije tvrtke:

Biljka 1



Biljka 2

                                              12m Njemačka HECKERT vodilica za brušenje tračnica

Machinning linearna točnost: svaka tolerancija od 1000 mm / 2-3um.
